Deskripsi dan Prinsip Kerja Printer

by Indra Gunawan 14.00 0 komentar

Pengertian Printer

          Perubahan zaman menuntun manusia menjadi mahluk yang hidup dengan berbagai kemudahan dimuka bumi ini. Seiring berjalannya waktu, manusia menciptakan banyak hal untuk menunjang kehidupan sehari hari. Lahirnya komputer tak akan lepas dari mesin yang digunakan untuk mencetak data informasi maupun dokumentasi yang diolah melalui komputer. Printer adalah alat elektronik berupa mesin yang digunakan untuk mencetak berbagai macam jenis data olahan berupa teks maupun gambar. Dalam keseharian kita sering menjumpai printer di sekolah, kantor, warnet, warung fotocopy, studio foto, bahkan dirumah. Printer memiliki banyak jenis dan tentunya dengan prinsip kerja yang berbeda beda.

Berikut ini merupakan jenis jenis printer :

1. Printer Dot Matrix
2. Printer Laser
3. Printer Inject

1. Printer Dot Matrix

Printer Dot Matrix

          Jenis printer dot matrix merupakan printer yang metode pencetakannya menggunakan pita. Cetakan yang dihasilkan terlihat seperti titik titik yang saling terhubung satu dengan yang lainnya, sehingga hasil cetakannya kurang halus dan juga kurang bagus. Menurut sejarahnya printer dot matrix ini pada awalnya menggunakan 9 pin yang artinya dalam satu huruf akan dicetak dengan kombinasi 9 titik, kemudian semakin berkembangnya zaman printer dot matrix dibuat dengan menggunakan 24 pin dan tentu dengan inovasi ini hasil cetakannya lebih halus. Produsen printer jenis dot matrix yang cukup terkenal adalah Epson dengan produknya Epson LX-300, Epson LX-800 dan lain-lain.

Prinsip Kerja Printer Dot Matrix

Prinsip Kerja Printer Dot Matrix

          Printer dot matrix mengacu pada cara printer menciptakan karakter atau gambaran diatas kertas. Ini dilaksanakan oleh beberapa jumlah jarum/pin kecil yang dibariskan dalam suatu kolom yang membentur suatu pita tinta yang memposisikan antara pin dan kertas kemudian menciptakan titik pada kertas itu. Karakter disusun atas pola titik dengan menggerakkan print hear secara menyamping ke seberang halaman dalam kenaikan yang sangat kecil.

          Pin/jarum yang terdapat di print head tersebut dengan panjang sekitar satu inci dikemudikan oleh beberapa pendorong yang memaksa masing masing pin menitik/menjepit pita tinta dan menutupi kertas pada suatu waktu tertentu. Kekuatan pada pendorong ini datang dari tarikan yang magnetis dari gelang kawat kecil (solenoida) yang diberi tenaga pada situasi tertentu tergantung pada karakter yang akan dicetak. Pemilihan waktu isyarat mengirim kepada solenoida diprogramkan dalam printer untuk masing-masing karakter dan informasi yang dikirim oleh komputer diterjemahkan untuk dicetak.

 2. Printer Laser



          Cara Kerja printer laser adalah dengan prinsip elektrik statis. Awalnya Photoreceptor Drum (OPC Drum) diberi muatan positif oleh Primary Charging Roller (PCR), dengan memberikan arus listrik padanya. (Bagian ini ada di dalam Toner Catrid).

           Kemudian printer menyorotkan sinar laser yang sangat kecil melewati permukaan photoreceptor drum untuk membentuk image tulisan atau gambar sesuai dengan data yang dikirim oleh komputer, berupa satu garis horizontal pada satu waktu.

           Sinar laser menyorotkan cahaya pada Photoreceptor Drum untuk membentuk titik dan mematikan cahaya untuk tempat kosong per halaman. Sinar laser tidak bergerak dengan sendirinya namun sinar laser itu dipantulkan melalui cermin yang bisa bergerak sendiri. Sinar laser ini pasti berhenti pada titik di photoreceptor drum dan membentuk image electrostatic. Bagian permukaan drum yg terkena sinar laser yang berubah menjadi bermuatan negatif.

           Setelah pola image lengkap, serbuk toner yang tersimpan di Toner hopper (di dalam cartridge) diambil oleh Unit Developer (Magnetic Sleeve). Toner yang bermuatan positif melekat pada area Photoreceptor Drum yang telah membentuk image electrostastik, yaitu bagian Photoreceptor Drum yg terkena sinar laser (muatan negativ) (hukum alam positf akan mendekat pada negatif)

           Lembar kertas (dengan muatan negatif yang lebih kuat dari Photoreceptor Drum) bergerak sepanjang sabuk dan roll diatas drum yang telah dibubuhi serbuk toner yang berpola. Kertas mendorong bubuk toner dari drum untuk berpindah melekat pada kertas sehingga pola image berserbuk toner berpindah pada kertas dan siap untuk difinishing pada Fuser.

           Toner yang tidak menempel pada kertas dan masih melekat pada OPC Drum akan dihapus oleh Wiper Blade dan kemudian masuk ke dalam Waste Bin (Pembuangan)

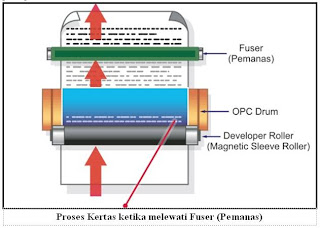

Fuser (Pemanas)
           Fuser mengeringkan serbuk toner yang telah berbentuk image pada kertas agar kuat melekat pada kertas. Kemudian kertas yang telah tercetak dikeluarkan menuju tray pengeluaran kertas pada printer.

Sedangkan bagian yg memancarkan sinar laser yg kita bahas di bagian atas adalah :
Laser Scanner Assembly

Laser Scanner biasanya terdiri dari 3 unit bagian :
1. Laser
2. Cermin berputar
3. Lensa

Unit laser menerima data gambar maupun text dari komputer, lalu data tersebut dipancarkan ke drum berupa titik-titik yang membentuk text atau gambar, bertahap secara horizontal pada drum

3. Printer Ink Jet

Sejak diperkenalkan di 1980-an, printer inkjet telah berkembang pesat dalam hal kinerja.

           Sebuah printer inkjet yang ada mempunyai tempat tetesan tinta yang sangat kecil pada kertas untuk menciptakan sebuah gambar. Jika Anda pernah melihat selembar kertas yang dicetak dari sebuah printer inkjet, kenyatannya adalah sebagai berikut:

• Titik-titik sangat kecil (biasanya antara 50 dan 60 mikron dalam diameter), begitu kecil hingga setipis diameter rambut manusia (70 mikron)!
• Titik-titik diposisikan sangat tepat, dengan resolusi hingga 1440×720 dots per inch (dpi).
• Titik-titik dapat memiliki warna yang berbeda untuk menciptakan kualitas foto.

Inkjet printer, menggunakan serangkaian nosel untuk menyemprotkan tetesan tinta secara langsung di atas kertas.
• Laser printer, menggunakan tinta kering (toner), listrik statis, dan panas ke atas kertas.
• Solid Ink Printer, berisi batang lilin-seperti tinta yang meleleh dan diterapkan ke kertas. Tinta kemudian mengeras di kertas.
• Dye-sublimation printer, memiliki panjang transparan gulungan film yang menyerupai lembaran merah, biru, kuning dan plastik berwarna abu-abu lengket ujung ke ujung. Isi dari film ini adalah pewarna padat yang sesuai dengan empat warna dasar yang digunakan dalam pencetakan: cyan, magenta, kuning dan hitam (CMYK). Kepala cetak menggunakan elemen pemanas suhu yang bervariasi, tergantung pada jumlah warna tertentu yang perlu diterapkan. Pewarna menguap dan menyerap ke permukaan kertas sebelum akhirnya kembali ke bentuk padat.
• Lilin thermal printer, adalah semacam hibrida dari dye-sublimation dan solid ink teknologi. Mereka menggunakan pita dengan warna CMYK. Pita lewat di depan kepala cetak yang memiliki serangkaian kecil pin yang dipanaskan. Pin menyebabkan lilin mencair dan memenuhi kertas, di mana ia mengering di tempatnya.
• Autochrome thermal printer, memiliki warna di kertasnya, bukan di printernya. Ada tiga lapisan (cyan, magenta dan kuning) di kertas, dan setiap lapisan diaktifkan oleh aplikasi dari jumlah panas tertentu. Print head memiliki elemen pemanas yang dapat bervariasi dalam temperatur. Print head melewati kertas tiga kali, memberikan suhu yang sesuai untuk setiap lapisan warna yang diperlukan. Bahkan, satu-satunya teknologi yang mendekati hari ini adalah printer laser.

Bagian dari printer inkjet meliputi:

Print head assembly

• Print head – Inti dari sebuah printer inkjet, berisi serangkaian nozel yang digunakan untuk menyemprotkan tinta.

• Ink Cartridge – Bergantung pada pabrik dan model printer, tinta kartrid datang dalam berbagai kombinasi, seperti terpisah cartridge hitam dan warna, warna dan hitam dalam satu cartridge atau bahkan untuk setiap tinta kartrid warna. Kartrid dari beberapa printer inkjet meliputi kepala cetak itu sendiri.

• Print head stepper motor – Sebuah motor bergerak (print head dan tinta kartrid) bolak-balik melintasi kertas. Beberapa printer memiliki motor khusus agar print head printer berhenti total ketika tidak digunakan.



• Belt – semacam sabuk digunakan untuk menjalankan print head.

• Stabilizer bar – Print head menggunakan stabilizer bar untuk memastikan bahwa gerakan tepat dan dapat dikendalikan.

Paper Tray

• Paper tray/feeder – Sebagian besar printer inkjet memiliki sebuah tempat untuk memuat kertas. Tempat kertas biasanya terbuka di sebuah sudut di belakang printer atau di depan, yang memungkinkan Anda untuk menempatkan kertas di dalamnya.
• Rol – Seperangkat gulungan untuk jalannya kertas ke paper tray dan menarik kertas ketika print head sudah siap untuk mencetak.


• Paper feed stepper motor – Ini motor untuk menggerakkan rol kertas yang diperlukan untuk memastikan gambar dicetak secara kontinu.

Connection

• Power supply – printer jaman dulu mempunyai power supply eksternal, tapi sekarang sebagian besar printer sudah menggunakan power supply yang dimasukkan ke dalam printer itu sendiri.
• Control circuit – Kecil tetapi canggih yang dimasukkan ke printer untuk mengendalikan semua operasi mekanis, serta men-decode informasi yang dikirimkan dari komputer ke printer.


• Interface port – Port paralel masih digunakan oleh banyak printer, tapi printer yang lebih baru sudah menggunakan port USB.

Panas vs Getaran

Beberapa jenis printer inkjet mengeluarkan tinta dalam berbagai cara. Ada dua teknologi inkjet utama saat ini digunakan oleh produsen printer:
• Thermal bubble – Digunakan oleh produsen seperti Canon dan Hewlett Packard, metode ini sering disebut sebagai bubble jet. Dalam thermal printer inkjet, resistor kecil membuat panas, dan panas ini menguap ke tinta untuk membuat gelembung. Setelah menjadi gelembung, beberapa tinta didorong keluar dari nosel ke kertas. Tipikal bubble jet print head memiliki 300 atau 600 nozel kecil, dan semuanya bisa menembakkan tetesan secara bersamaan.
• Piezoelectric – dipatenkan oleh Epson, teknologi ini menggunakan PIEZO kristal. Sebuah kristal terletak di bagian belakang reservoir tinta setiap nossel. Kristal menerima muatan listrik kecil yang menyebabkannya bergetar. Ketika kristal bergetar ke dalam, hal ini memaksa jumlah kecil tinta keluar dari nozzle. Ketika kristal bergetar keluar, kristal menarik lebih banyak tinta ke dalam reservoir untuk menggantikan tinta yang disemprot keluar.
